福斯特萬 Mini LED 線上點膠系統 FST-500/800
FST-500/800線上式高速噴射點膠機設計簡單，操作簡便。驅動系統採用直線電機光柵尺、伺服馬達 精密滾珠絲杠，確保系統高速，穩定可靠。
FST-500/800線上式高速噴射點膠機設計簡單，操作簡便。驅動系統採用直線電機光柵尺、伺服馬達 精密滾珠絲杠，確保系統高速，穩定可靠。
該系統專門設計用於Mini LED，點膠/點錫膏的生產工藝 ，可用於點透鏡整麵點膠，DAM FILL工藝。
搭配自主壓電噴射閥和控制系統，可以精准控制高度直徑比，點膠厚度，DAM工藝有效解決線條與接頭一致性問題。
適用於膠水類型：單組分矽膠，雙組份矽膠，UV膠
適用於產品類型：TV，NB，戶外室內顯示幕，車載顯示幕，IPAD
適用於產品基板：PCB，FPC，鋁基板，陶瓷基板，玻璃基板
產品特點
- 可搭配噴射閥，螺杆閥，普通閥，針筒等各類點膠模組
- 採用CCD的視覺定位系統，具有飛行視覺識別功能
- 具有連續變速飛拍
- X/Y 採用直線電機+光柵尺、 Z軸為伺服馬達+精密滾珠絲杠驅動
- 具有動態雙閥同步點膠功能
- 採用電腦控制，windows 10 作業系統
- 搭載非接觸式噴射閥，實現更小的點膠直徑
- 閥體自動恒溫系統，確保流體的流動性一致
- 範本匹配、邊緣識別本體識別等多種視覺識別方式
- 在軌跡中間位置可添加多組輔助Mark點
選配
- 可以搭載雙壓電閥，雙螺杆閥
- 具有動態同步雙閥，非同步雙閥功能
- 傾斜旋轉點膠
- 底部真空吸附加熱平臺
- 單軌、雙軌
- 可以選配 2D/3D CCD/線性鐳射定位，可以支援點膠路徑引導
- 具有CAD導入功能，減少程式設計時間
- 選配2D/3D膠水檢測，可以檢測膠線高度，跨度，長度
產品規格
| 型號 | FST-500 | FST-800 | 備註 |
|---|---|---|---|
| XY軸驅動方式 | 直線電機配位置編碼器(XY) | 直線雙驅電(Y)/直線電機(X)+大理石平臺 | - |
| Z軸驅動方式 | 交流伺服電機精密滾珠絲杆閉環控制 | - | |
| 外型尺寸 (W*D*H) |
820 * 1400 * 1480mm | 1250 * 1540 * 1480mm | 可定制 |
| XY有效行程 (W*D) |
400 * 500mm * 50mm | 700 * 560mm * 70mm | 可定制 |
| 有效點膠區域 (W*D) |
380 * 500mm(單閥)/330 * 500(雙閥) | 690 * 560mm(單閥)/650 * 560(雙閥) | 可定制 |
| 軌道承重 (含夾具) |
3Kg | - | |
| 點膠閥 | 壓電噴射閥，氣動噴射閥，螺杆閥，針頭...等 | 選配 | |
| 最大基板厚度 | 6mm | - | |
| 定位精度 | ±0.01mm@3σ(X(X/Y/Z) | - | |
| 重複精度 | ±0.007mm@3σ(X(X/Y/Z) | - | |
| 最大速度&加速度 | 1200mm/s & 1.2g(X/Y) | 2000mm/s & 2.0g(X/Y) | - |
| 測高系統 | 非接觸式鐳射感測器 | 選配 | |
| 承重系統 | 精密天平精度等級0.1mg | 選配 | |
| 視覺定位系統 | 工業CCD，130/500萬圖元 | 選配 | |
| 工廠要求 | 電壓220V，50~60Hz，電流32A，最小氣壓0.65MPa | - | |
| 閥傾斜系統 | 15°、30°、45°可調 | 選配 | |
| 電腦與軟體 | 基於Windows 10開發軟體，I7 CPU，16G SDRAM，240G硬碟 | - | |
← 左右滑動可查看更多資料 →
FST-500/800 主要部件
| 部件 | 品牌 |
|---|---|
| 驅動馬達 | Panasonic |
| 伺服控制器 | Panasonic |
| 傳動機構 | HIWIN+TBI |
| 直線電機 | Akribis |
| 壓力錶 | SMC |
| 精密調壓閥 | SMC |
| 噴射閥驅動電磁閥 | AIRTAC |
| 氣缸 | AIRTAC |
| 氣動元器件 | SMC |
| 開關電源 | MEANWELL |
| 顯示器 | HYUNDAI |
| 空氣開關斷路器 | SCHNEIDER |
| 按鈕 | HUISHENG |
| 航空頭 | LIANHANG |
| 繼電器 | OMRON |
| 光電感應器 | Panasonic |
| 極限感應器 | Panasonic |
| 端子/端子排 | YOULE |
| 步進馬達 | LEISAI |
| 工業相機 | 130萬圖元 |
| 鏡頭 | 25mm |
← 左右滑動可查看更多資料 →

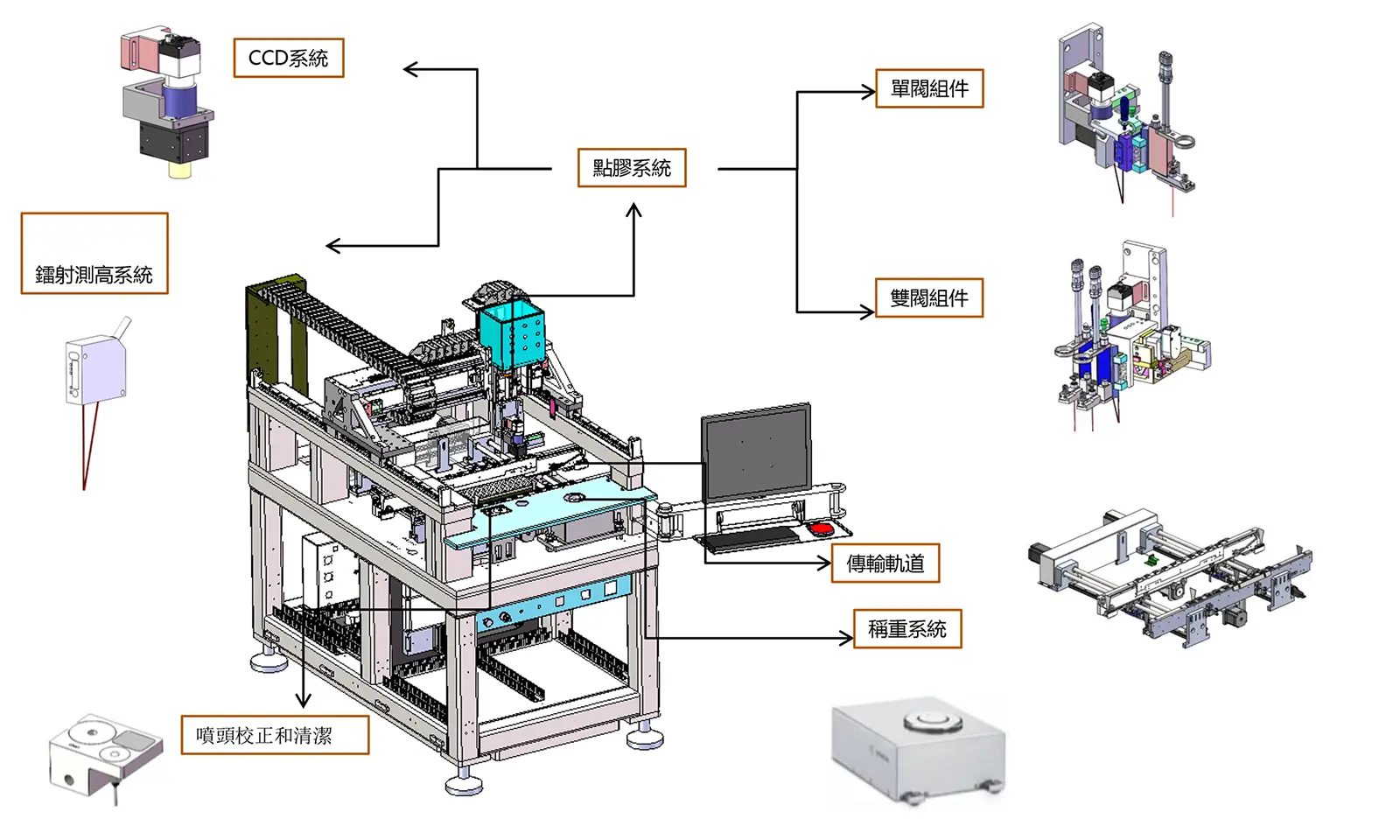

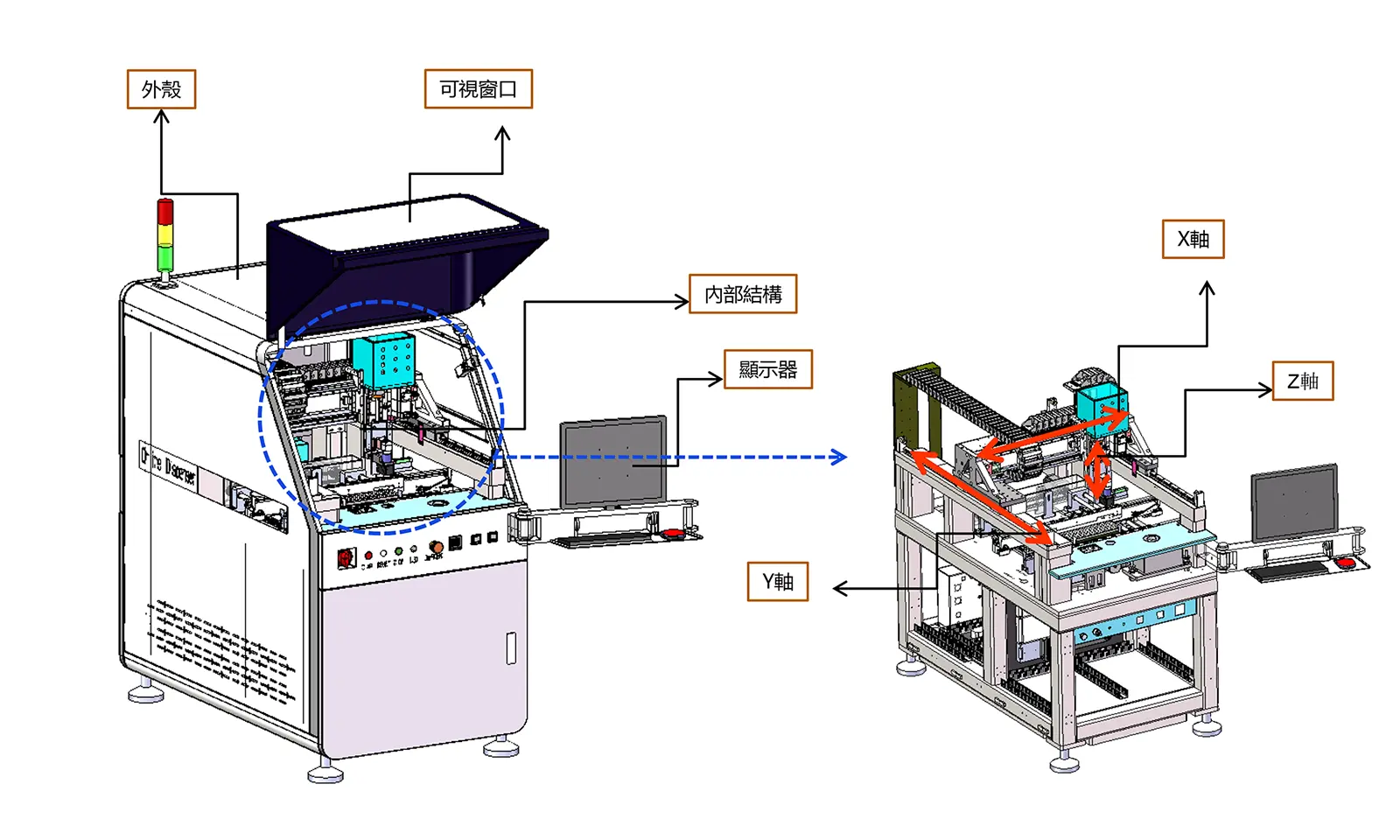

FST-500 重要部位詳解
