福斯特萬 LED 線上式點膠設備 FST-250
FST-250 LED 線上式高速噴射點膠機設計 精密，操作簡便。驅動系統採用直線電機+光柵尺、伺服馬達+精密滾珠絲杠，確保系統高速，高精密，穩定可靠。該設備適用於LED行業點螢光粉膠水工藝，以及點錫膏工藝。
FST-250 LED 線上式高速噴射點膠機設計 精密，操作簡便。驅動系統採用直線電機+光柵尺、伺服馬達+精密滾珠絲杠，確保系統高速，高精密，穩定可靠。該設備適用於LED行業點螢光粉膠水工藝，以及點錫膏工藝。
產品特點
- X/Y採用直線電機+光柵尺、Z軸為伺服馬達+精密滾珠絲杠驅動
- 具有鐳射測高功能，自動補償點膠高度
- 採用CCD的視覺定位系統，具有飛行視覺識別功能
- 產品定位具有MARK定位，範本匹配，本體識別，局部識別等不同方式
- 具有動態雙閥同步點膠功能
- 採用電腦控制，windows 10作業系統
- 可以選用底部產品加熱系統，提高膠水的流動性
- 搭載電子稱重系統，實現膠重監控
設備優勢
- 精度更高：重複精度0.006mm@3σ(X/Y/Z)，定位精度0.01mm@3σ(X/Y/Z)
- 速度更快：最大速度1200mm/s ，最大加速度 1.2 g(X/Y)
- 採用CCD的視覺定位系統，具有飛行視覺識別功能
- 產品定位具有MARK定位，範本匹配，本體識別，局部識別等不同方式
- 搭載體積式計量閥，精度高，耐磨損
- 具有檢測膠水2D、3D檢測功能
選配
- 單閥，雙閥
- 傾斜旋轉點膠
- 底部真空吸附加熱模組
- 單軌、雙軌
- 2D/3D CCD線性鐳射定位，支援點膠路徑引導
- CAD導入功能，減少程式設計時間
- 2D/3D膠水檢測膠線高度，寬度，長度
- MES通訊
產品規格
| 型號 | FST-250 | 備註 |
|---|---|---|
| 外型尺寸 (W*D*H) |
820 * 1400 * 1480mm | 可定制 |
| XY有效行程 (W*D) |
400 * 550mm * 50mm | 可定制 |
| 有效點膠區域 (W*D) |
380 * 500mm(單閥) | 可定制 |
| 軌道承重 (含夾具) |
5Kg | - |
| 雙軌最大過板尺寸XY軸 | 380 * 230mm(單閥) | 選配多閥 |
| 點膠閥 | 體積式計量閥 | - |
| 最大基板厚度 | 6mm | - |
| 定位精度 | ±0.01mm@3σ(X(X/Y/Z) | - |
| 重複精度 | ±0.007mm@3σ(X(X/Y/Z) | - |
| 最大速度&加速度 | 1200mm/s & 1.2g(X/Y) | - |
| 測高系統 | 非接觸式鐳射感測器 | - |
| 稱重系統 | 精密天平精度等級0.1mg或者0.0mg | 選配 |
| 視覺定位系統 | 工業CCD，130(標) / 500萬圖元(選) | 選配 |
| 工廠要求 | 電壓220V，50~60Hz，電流32A，最小氣壓0.65MPa | - |
| 閥傾斜系統 | 15°、30°、45°可調 | 選配 |
| 電腦與軟體 | I7 CPU，16G SDRAM，240G SSD 自主開發的基於Windows XP UFD點膠控制軟體 |
- |
← 左右滑動可查看更多資料 →
FST-250 主要部件
| 部件 | 品牌 |
|---|---|
| 驅動馬達 | Panasonic |
| 伺服控制器 | Panasonic |
| 傳動機構 | HIWIN+TBI |
| 直線電機 | ZW |
| 壓力錶 | SMC |
| 精密調壓閥 | SMC |
| 電磁閥 | AIRTAC |
| 氣缸 | SMC/AIRTAC |
| 氣動元器件 | SMC/AIRTAC |
| 開關電源 | MEANWELL |
| 顯示器 | HYUNDAI |
| 空氣開關/斷路器 | SCHNEIDER |
| 按鈕 | HUISHENG |
| 航空頭 | LIANHANG |
| 繼電器 | OMRON |
| 光電感應器 | Panasonic |
| 極限感應器 | Panasonic |
| 端子/端子排 | YOULE |
| 步進馬達 | LEISAI |
| 工業相機 | HIKVISION130萬圖元 |
| 鏡頭 | JIALI25mm |
← 左右滑動可查看更多資料 →

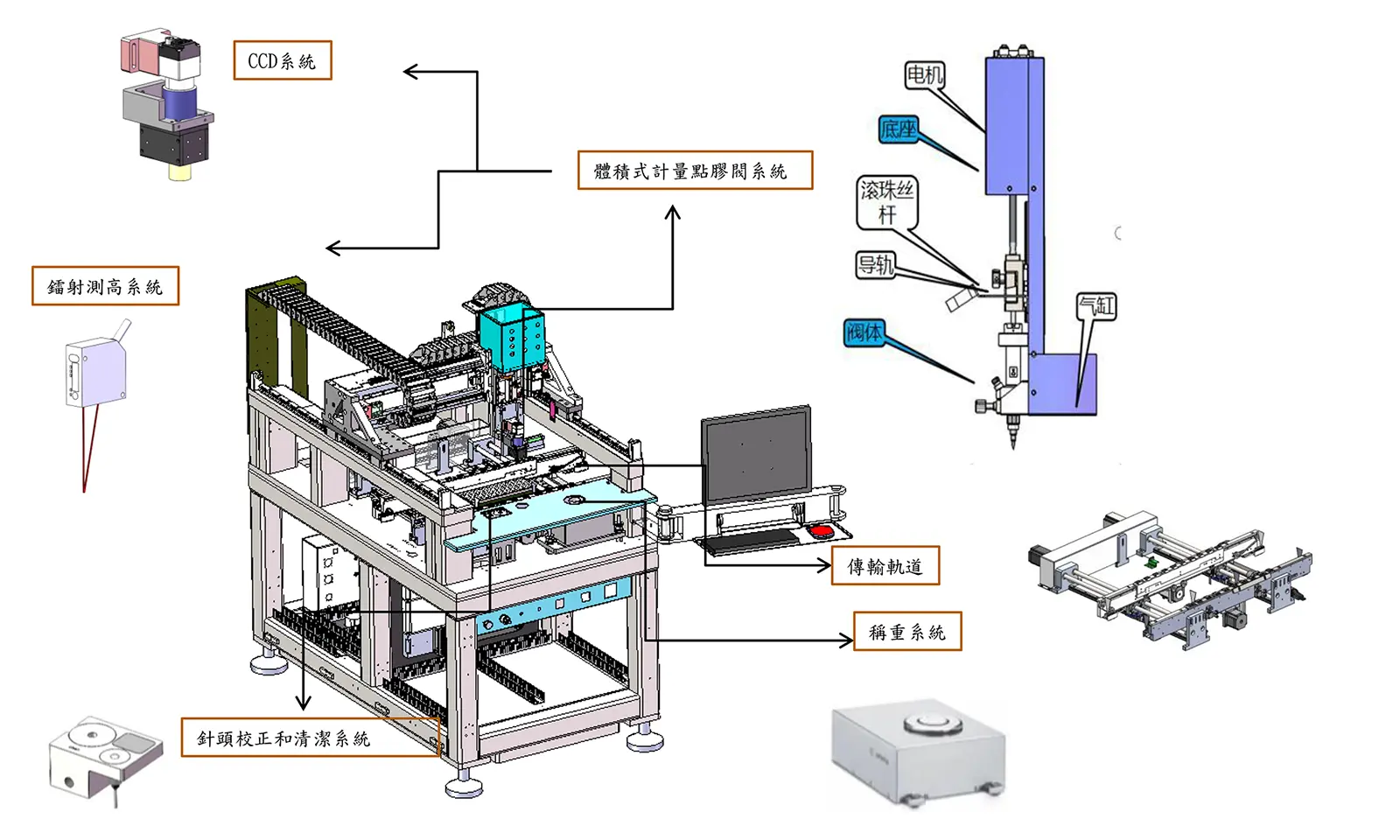

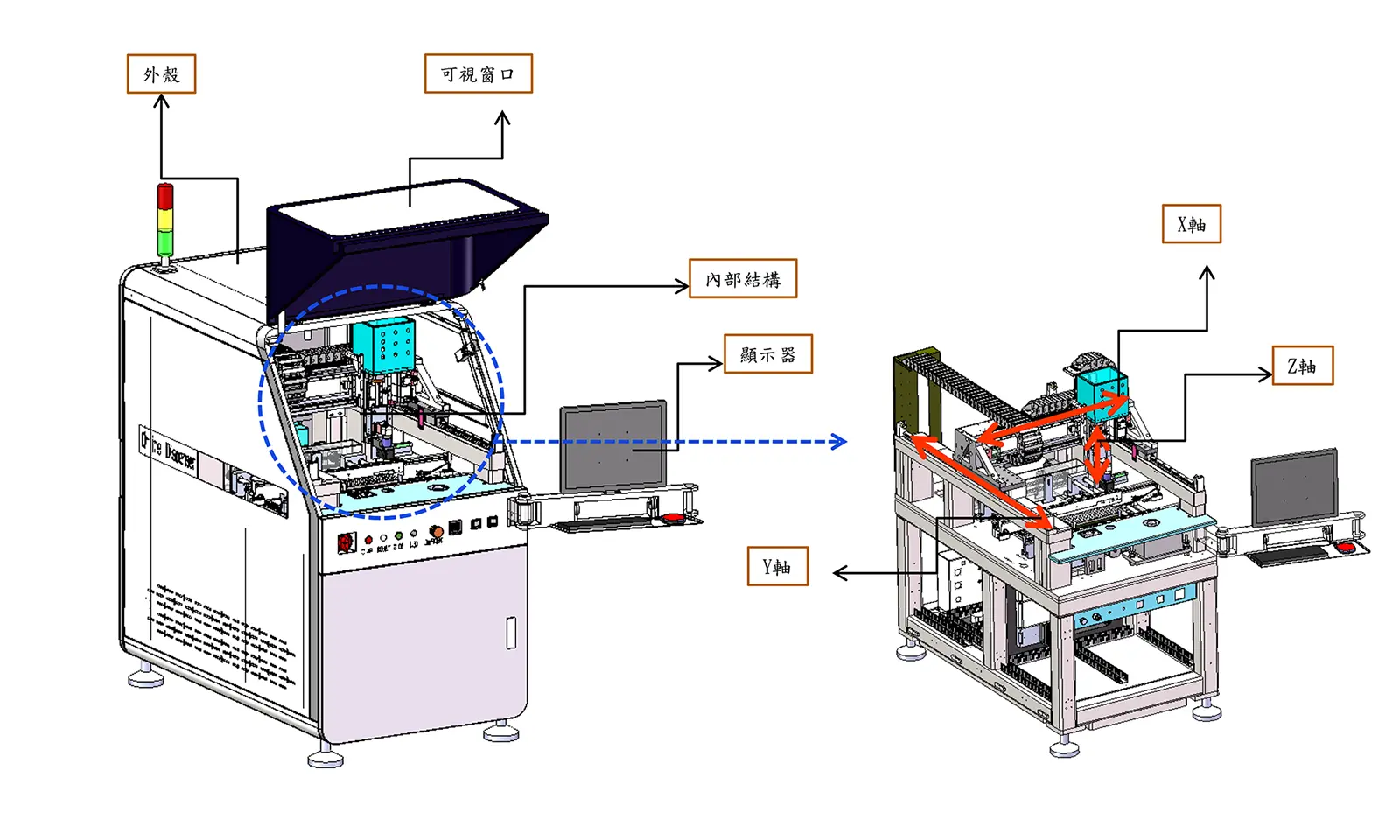

FST-250 重要部位詳解
